Montagehinweise



Anschluss
Der Vorlauf- und Rücklaufanschluss kann rechts- oder linksseitig von unten über 2 Anschlüsse G ½” IG erfolgen, die sich in den seitlichen D-Profil-Sammelrohren befinden. Standardmäßig ist rechts ein Kunststoffsteigrohr integriert, welches bei Bedarf nach links gewechselt werden kann.




Befestigung

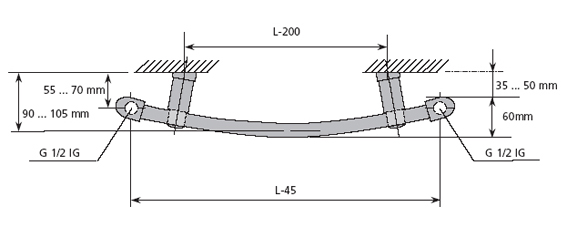

Dekorativheizkörpern Flores C sind serienmäßig bereits Befestigungssets zur Vierpunktmontage beigepackt. Gemäß Abbildung werden jeweils oben und unten 2 Wandhalter mit einem Seitenabstand von jeweils ca.      75 mm montiert.
