Montagehinweise



Anschluss
Der Vorlauf- und Rücklaufanschluss kann rechts- oder linksseitig von unten über 2 Anschlüsse G ½” IG erfolgen, die sich in den seitlichen D-Profil-Sammelrohren befinden. Der Flores CM ist zusätzlich mit einem Mittenanschluss ausgestattet (2 x G ½” IG, 50 mm Abstand). Standardmäßig ist rechts ein Kunststoffsteigrohr integriert, welches bei Bedarf nach links gewechselt werden kann.



Befestigung

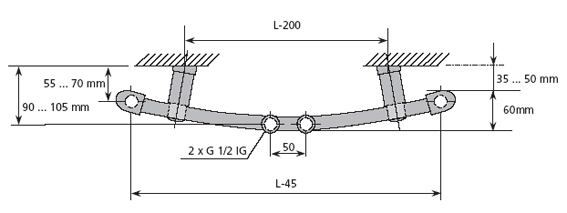

Dekorativheizkörpern Flores CM sind serienmäßig bereits Befestigungssets zur Vierpunktmontage beigepackt. Gemäß Abbildung werden jeweils oben und unten 2 Wandhalter mit einem Seitenabstand von jeweils ca.    75 mm montiert.
