Montagehinweise

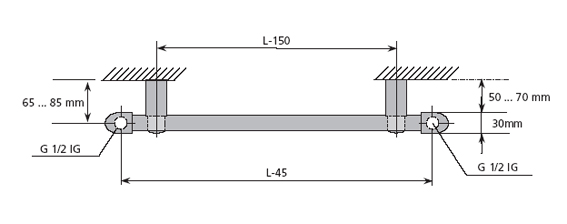

                                                                                                        Anschlussabstände

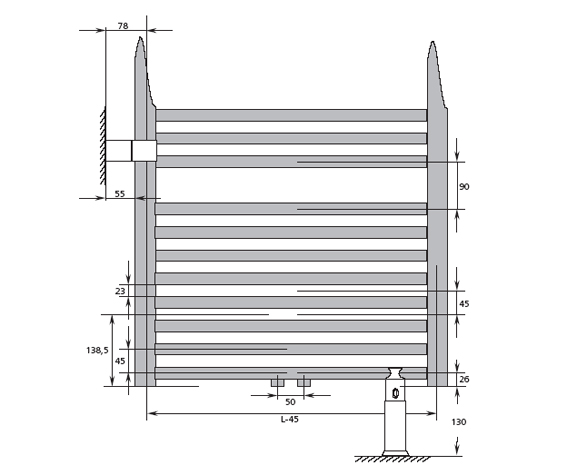

                                                                                       Raumteilermontage



Anschluss
Der Vorlauf- und Rücklaufanschluss des Flores kann rechts- oder linksseitig von unten über 2 Anschlüsse        G ½” IG erfolgen, die sich in den seitlichen D-Profil-Sammelrohren befinden. Standardmäßig ist rechts ein Kunststoffsteigrohr (Vorlauf) integriert, welches bei Bedarf nach links gewechselt werden kann.





Befestigung
Dekorativheizkörpern Flores sind serienmäßig bereits Befestigungssets zur Dreipunktmontage beigepackt. Gemäß Abbildung werden oben 2 Wandhalter mit einem Seitenabstand von jeweils ca. 75 mm und unten mittig ein Wandhalter montiert.
