Стальные радиаторы - PURMO Air

Вентиляционная система Purmo Air

Это современная система, позволяющая снабжать помещение свежим, очищенным и подогретым наружным воздухом.
Система Purmo Air состоит из типового панельного радиатора Purmo тип 11, 22 или 33, а также небольшого вентиляционно-фильтрующего комплекта, установленного под радиатором.

Она предназначена для использования в водяных системах центрального отопления, оборудованных механической вытяжной вентиляцией.

Идею создания этой системы породила необходимость обеспечения требуемого количества и качества наружного воздуха во вновь строящихся зданиях с герметически закрывающимися окнами. Низкое качество воздуха внутри помещений является следствием высокого содержания углекислого газа, чрезмерной влажности и выделения вредных веществ строительными материалами и элементами внутренней обстановки.

Неблагоприятные изменения воздуха, вызванные отсутствием надлежащей вентиляции, вредны для здоровья жильцов и могут являться причиной заражения зданий грибком.

Поэтому они представляют собой серьёзную экономическую проблему, поскольку стоимость лечения лиц, пребывающих в плохо вентилируемых помещениях, а также стоимость ремонта отсыревших зданий зачастую превышает экономию, получаемую от снижения расходов на отопление помещений, благодаря ограниченной вентиляции.

Система Purmo Air позволяет снабжать помещение отфильтрованным и подогретым воздухом в количестве, необходимом с санитарной точки зрения, без дополнительных расходов на энергию.

Систему Purmo Air можно устанавливать на таких объектах, как жилые здания, гостиницы, больницы, общественные здания, дома социального обеспечения и другие. Возможность очистки поступающего воздуха особенно существенна для лиц с предрасположением к аллергии. Система имеет аттестат Государственного гигиенического учреждения.

Принцип действия системы несложен. По каналу диаметром 100 мм, находящемуся за радиатором в наружнойстене, воздух попадает в фильтрационную камеру. После фильтрации этот воздух нагревается, проходя через радиатор. Чистый и нагретый, он бесшумно поступает в помещение. Вентиляционная система Purmo Air не вызывает дополнительного расхода энергии.

На сегодняшний день наиболее широко Purmo Air используется в Финляндии и Швеции, где каждый четвертый радиатор снабжен устройством подачи свежего воздуха.

+

Технические данные:

Класс Фильтрации: F7
Высота радиаторов в системе: 300,450, 500, 600 мм
Длина радиаторов в системе:  700*, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм
Высота: 360 мм
Ширина: 581 мм
Глубина: AIR11, AIR21, AIR22
Масса: около 2 кг
Цвет: RAL 9016 белоснежный
Обработка поверхности: щелочная промывка, окраска порошковой эпоксидно-полиэфирной краской, обжиг при температуре 200 °C
Сертификат соответствия: HK/B/0437/02/2007
Гарантия: 10 лет

* Длина 700 мм доступна только для радиаторов PURMO тип C

Толщина стали в соответствии с EN-442

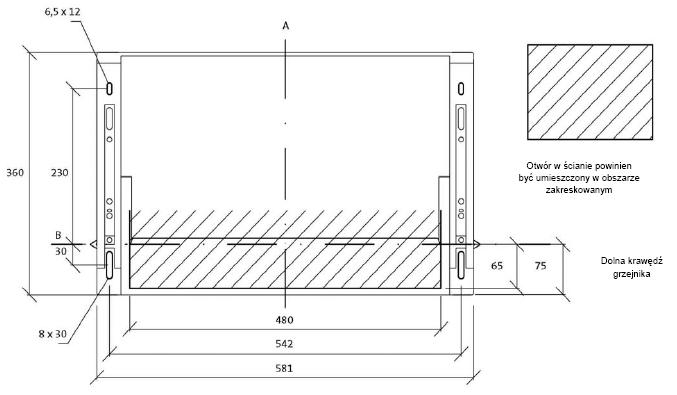

Габариты устройства

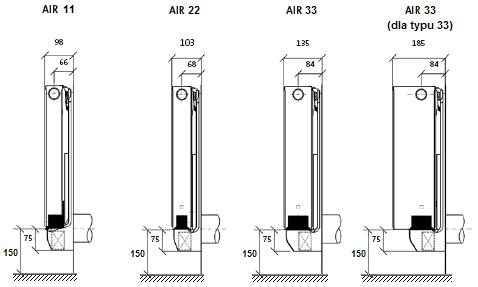

Габариты устройства



Тепловая мощность

Тепловая мощность радиаторов «PURMO C» и «PURMO V» с использованием одного комплекта «PURMO Air»:

Высота 300 450 500 600
Длина тип C, CV C, CV  C, CV C, CV
tz/tp 11 21s 22 33 11 21s 22 33 11 21s 22 33 11 21s 22 33
700* 75/65ºC 524 742 815 1081 712 982 1094 1485 772 1059 1183 1615 889 1207 1356 1869
800 75/65ºC 579 819 911 1215 791 1088 1228 1671 858 1174 1329 1818 990 1340 1526 2104
900 75/65ºC 634 895 1007 1350 870 1194 1363 1858 945 1289 1476 2021 1092 1474 1697 2340
1000 75/65ºC 688 971 1103 1485 948 1300 1497 2045 1032 1404 1623 2224 1193 1608 1868 2575
1100 75/65ºC 743 1047 1199 1619 1027 1406 1632 2231 1118 1520 1769 2427 1295 1742 2038 2810
1200 75/65ºC 797 1123 1295 1754 1106 1512 1766 2418 1205 1635 1916 2630 1397 1875 2209 3046
1400 75/65ºC 906 1275 1487 2023 1264 1723 2035 2791 1378 1866 2209 3037 1600 2143 2550 3516
1600 75/65ºC 1016 1427 1679 2292 1422 1935 2304 3164 1551 2096 2503 3443 1803 2411 2892 3987
1800 75/65ºC 1125 1579 1872 2561 1580 2146 2572 3537 1725 2327 2796 3849 2007 2678 3233 4457
2000 75/65ºC 1234 1731 2064 2830 1737 2358 2841 3911 1898 2557 3090 4255 2210 2946 3574 4928
 2300 75/65ºC 1397 1959 2352 3234 1974 2675 3244 4470 2158 2903 3530 4865 2515 3347 4086 5634
 2600 75/65ºC 1561 2188 2640 3638 2211 2993 3648 5030 2418 3249 3970 5474 2820 3748 4598 6340
 3000 75/65ºC 1779 2492 3024 4176 2526 3416 4185 5777 2764 3710 4556 6287 3226 4283 5281 7281

* - system Purmo AIR stosować można z grzejnikami typu Compact od długości 700 mm, z grzejnikami Ventil Compact od długości 800 mm.

[W] для теплоносителя с температурой питания и возврата 75/65oC и для температуры воздуха в отапливаемом помещении 20oC, согласно норме PN-EN 442.

Приведённые выше таблицы касаются примерных, наиболее показательных условий, имеющих место в помещении: расчётные параметры системы 75/65/20oC, вакуумметрическое давление в помещении 10 Па, при котором система должна доставлять в помещение 10 литров воздуха в секунду. Предполагается, что 10% наружного воздуха проникает в помещение посредством инфильтрации, то есть вне системы «PURMO Air». Для проектирования и подбора вентиляционных радиаторов используется программа «PURMO Air». Последню версию программы можно найти на нашем Интернет-сайте: http://www.purmo.com/ или получить на диске CD, содержащем программы в помощь проектированию.

Программа позволяет выбрать оптимальное решение. Кроме полной мощности программа указывает среднюю температуру воздуха над радиатором ti,отн:

  • низкий уровень требований: ti,отн. > tизм. - 8oC
  • высокий уровень требований: ti,отн. > tизм. - 2oC (напр., детские комнаты, помещения для больных и т. п.)



Безопасность и комфорт

Чтобы вентиляционная система функционировала безопасно, температура воды в отопительной системе должна управляться погодной автоматикой. Рекомендуется применение термостатических клапанов с вынесенным датчиком, расположенным под радиатором. В момент, когда термостат выключит радиатор, подаваемый воздух начинает охлаждаться, приводя к его повторному открыванию. Пульсирующее действие клапана предупредит чрезмерное охлаждение подаваемого воздуха и исключит риск замерзания радиатора.

Частота замены фильтрующего элемента находится в зависимости от качества наружного воздуха. Качество воздуха в большом городе значительно хуже, чем качество воздуха в пригородных зонах. Поэтому состояние фильтрующего элемента необходимо проверять через равные промежутки времени таким образом, чтобы найти соответствующий временной интервал между заменами.

Фильтр необходимо заменить тогда, когда он очевидно загрязненён. Как правило, фильтрующий элемент заменяют раз в год. Чтобы очистить фильтрующий элемент или заменить его, необходимо отвернуть болты, крепящие фильтрующую камеру, а затем открыть её. Поверхности канала можно чистить при помощи пылесоса или щётки.

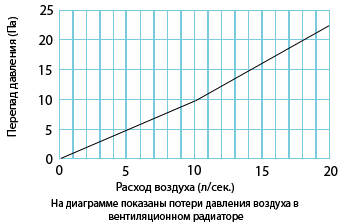

Перепад давления, регулировка

В целях обеспечения правильной работы вентиляции необходимо во время проектирования учитывать требуемую разность давлений, т. е. вакуумметрическое давление. Оно не должно быть слишком высоким по отношению к герметичности здания, поскольку в этом случае воздух будет проникать внутрь через неплотные соединения. Рекомендуемое перепад давления не должно превышать 12 Па. Форма приточного канала и наружная входная решётка влияют на потери давления. Эти элементы должны быть учтены при проектировании.

Если здание негерметично, в помещения проникнет также неконтролируемое количество наружного воздуха, повышая потребность в тепловой энергии. В этом случае мы должны пересматривать габариты радиаторов с учётом дополнительных потерь тепла.

Полностью открытый канал подачи наружного воздуха позволяет доставлять свежий воздух в помещение, рассчитанное на двух человек.

В помещениях, рассчитанных на одного человека, в канале устанавливается специальный фланец (входящий в состав комплекта), ограничивающий количество подаваемого воздуха наполовину. Кроме того «PURMO Air» делает возможным простой способ перекрывания доступа воздуха – например, в случае опасности пожара или утечки газа. Достаточно повернуть фильтрующий элемент на 90o, перекрыв боковой поверхностью элемента поток воздуха, проходящего через радиатор .

Дополнительная регулировка количества вентиляционного воздуха происходит при помощи вытяжных решёток, расположенных в кухнях, ванных комнатах и туалетах. Полное количество вентиляционного воздуха может регулироваться вентилятором или дроссельными заслонками



Звукоизоляция:

Метод измерения: ISO 140-10:1991
Классификация: ISO 717-1:1996
Площадь отнесения: 10 m

Фланец, ограничивающий количество подаваемого воздуха наполовину, повышает звукоизоляцию примерно на 3 дБ.



Сокращения:

f - частота, Гц

Dn,e -  Звукоизоляция вентилятора свежего воздуха на одной трети октавной полосы, дБ

Dn,e,w -  Коэффициент изоляции вентилятора свежего воздуха, дБ

Ctr -  Коэффициент корректировки – шум, вызываемый дорожным движением, дБ

C - общий коэффициент корректировки, дБ



Типы устройств

PA11
PURMO Air PA11 предназначены для монтажа с радиаторами PURMO C11, V11 или Plan VKO11. Устройство комплектуется специальным уплотнением (направляющая гребенка) для направления наружного воздуха внутрь конвекционных элементов.

PA22
PURMO Air PA22 предназначена для монтажа с радиаторами PURMO C22, C33, V22, V33, Plan VKO22 или Plan VKO33. Устройство комплектуется уплотнением (направляющие пластины) для направления наружного воздуха внутрь радиатора.

Устройство PURMOAir используется только с радиаторами типа 11, 22, 33. Невозможно использовать устройство с радиаторами типа 10,20,30.

Производится два типа устройства PURMOAir: PA11 и PA22. Первый (PA11) для работы с радиаторами типа 11, другой (PA22) для работы с радиаторами типа 22 и 33 (нужно помнить, что при использовании радиаторов V33 должны быть с правосторонним подключением).
